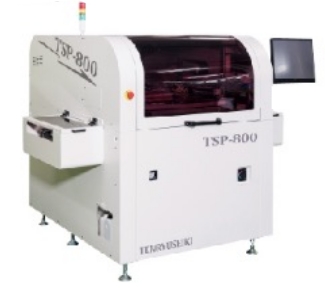

TSP-800
機能・特徴
■ レオロジーアナライザーとの連携が可能になり、デジタルに印刷条件を設定可能
■ モーターと空圧で制御するスキージユニット搭載で品質・タクトが向上
■ 基板外形全てをエッジクランプする為、基板クランプ性能が向上。
■ THスキージを使用する事で、高充填性能を実現
■ マスクアダプターが不要なのでMサイズ ⇔ Lサイズの交換が容易
導入事例・スペック
| 基板サイズ | 最小 X50 × Y50mm 最大 X480 × Y400mm |
| 基板厚み | 最小0.4mm〜最大4.0mm |
| 適用メタルマスク | X650 × Y550、X550 × Y650、X600 × Y550、X736 × Y736（mm） |
| 製版基準 | 手前／XYセンター |
| 操作系 | OS：Windows 10 |
| 搬送方向 | 右→左・左→右（選択） |
| 搬送基準 | 手前基準 |
| タクト | 約13秒（弊社基準基板にて/印刷時間含む） |
| スキージ速度 | 1～220mm/sec |
| 印刷精度 | ±0.010mm（6σ） |
| 電源 | AC200/220/240V ±10% 単相3.3KVA 50/60Hz |
| マシンサイズ | W1,180mm（1,772mmコンベア含む）× D1,600mm × H1,470mm（シグナルタワー除く） |
| 重量 | 約1,200kg |
※仕様は予告なく変更する場合がございます。 詳しくは、弊社営業へお問い合わせください。

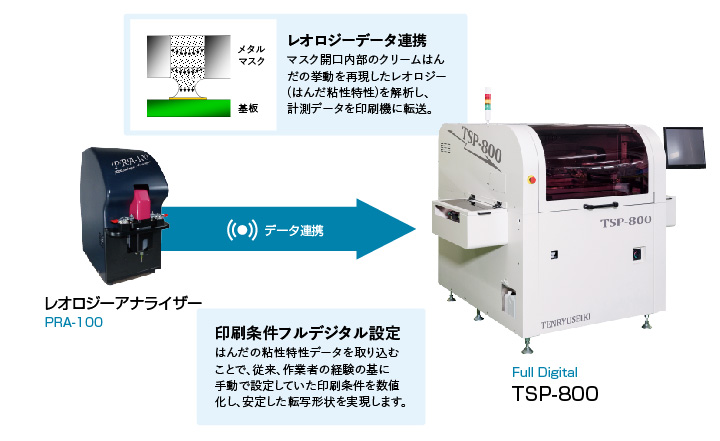

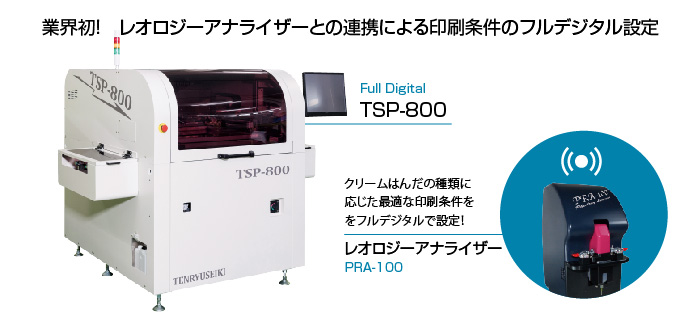

印刷品質向上 レオロジーアナライザーとの連携による印刷条件のフルデジタル設定
印刷品質向上 レオロジーアナライザーとの連携による印刷条件のフルデジタル設定
高品質・高生産性 ハイブリッドスキージユニット搭載で高品質な高速印刷を実現

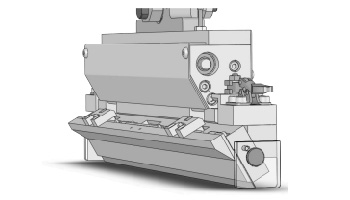

ハイブリッドスキージユニット
モータと空圧で上下駆動を制御するハイブリッドスキージユニットを搭載。マスクの凹凸に追従し、印刷の高速化、版離れ性能を向上させます。

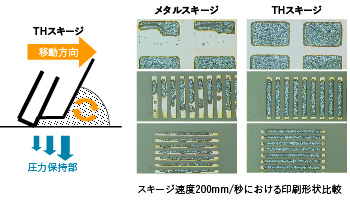

THスキージユニット
(登録実用新案3172062号)
スキージ先端に圧力保持部を設けたTHスキージは、はんだ押し込み圧力を安定化させ高速印刷を可能にします。充填量のばらつきが小さく、シングルスキージで適正な充填量が確保できます。
生産性向上 多彩なオプションによる省人化・高能率化・作業ミス防止の実現
ハイブリッドスキージユニット

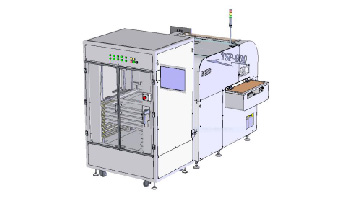

マスクの交換作業を自動化することで作業ミスを防止。サポートピン自動配列機能と合わせることで無人化も可能。

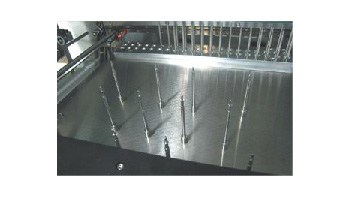

サポートピン自動配列機能
基板のバックアップサポートピンを自動配置。自動配置決めソフトにより作業ミスを防止するとともに、段取り作業を大幅に削減します。
(段取り時間当社比較:20分→5分以内に短縮)
