クリームハンダ印刷機

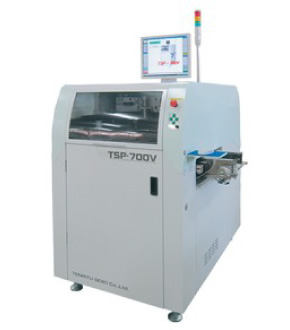

TSP-700V(M size)

TSP-700V(M size)

特徴

■ 省スペース設計に拘り、面積生産性に優れています。
■ ラインタクト9秒を実現。
■ 基板外形全てをエッジクランプする為、基板クランプ性能が向上。
■ クリーニング能力UP。
■ THスキージを使用することで、高充填性能を実現。

仕様

基板サイズ 最小 50mm*50mm
最大 330mm*250mm(OP:400*350)
適用メタルマスクサイズ 650*550
550*650(OP:600mm*550mm)
製版基準 手前・センター
操作系 OS:Windows 7
搬送方向 右→左・左→右(選択)
搬送基準 手前基準
タクト 約9秒(弊社基準基板にて/印刷含む)
スキージ速度 1~300mm/sec
印刷精度 ±0.01mm
電源 AC200V  単相 32KVA
マシンサイズ W890(コンベア含み1310mm)*D1400mm*H1375mm(シグナルタワー除く)
重量 約920kg
